EUL-THW-LED

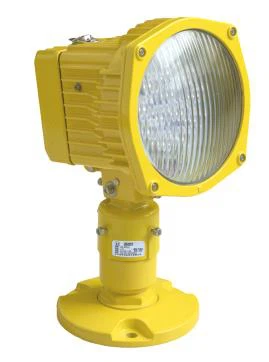

LED Flughafen Runway Threshold Wing-Bar Light
Einhaltung von Standards
CAAC:AC-137-CA-2015-01 & 03
SAC: GB/T 7256
ICAO: Anhang 14, Band I
IEC: TS 61827
FAA: AC 150/5345-46 & EB Nr. 67
NATO: STANAG 3316
Anwendung/Verwendung
Flughafen-Landebahnschwellen-Wing-Bar-Licht
Merkmale
LED-Flughafen-Landebahnschwellen-Flügelbalkenbeleuchtung zeichnet sich durch eine lange Lebensdauer, effektive Energieeinsparung und Wartungsfreiheit aus, was dem Kunden enorme wirtschaftliche Vorteile bringt
Proprietäres optisches Design, um einen vollen Lichtpunkt zu gewährleisten, wenn das Glas teilweise verdeckt ist
Strenges LED-Farbmanagement zur Gewährleistung erstklassiger Farbkonsistenz
Konsistente Dimmkurve mit Halogenlampenfassung, die den FAA-Standards entspricht
Proprietäre Treiberschaltkreis- und Wärmemanagementlösung, die die Zuverlässigkeit und Lebensdauer der Leuchte erheblich verbessert
Leistungsfaktor über 0.9, wodurch die Störungen des Stromnetzes minimiert werden
Optionale Funktion der Einzellampen-Ausfallerkennung, die es ermöglicht, die Leuchte bei Ausfall der LED als Halogenlampe zu öffnen
Kompakte Struktur und attraktives Aussehen, mit kleiner Luvfläche und starker Windbeständigkeit
Der Hauptkörper besteht aus einer Aluminiumlegierung mit korrosionsbeständiger Oberflächenbehandlung, alle Befestigungselemente bestehen aus Edelstahl und sind für verschiedene Anwendungen in rauen Umgebungen geeignet
Hochpräzise Bearbeitung von Teilen und Komponenten zur Gewährleistung aller dimensionalen Qualität und Genauigkeit
Geschmiedetes zerbrechliches Gerät mit präziser Bearbeitung, das den FAA-Standards entspricht und eine gute Stabilität und Zuverlässigkeit gewährleistet
IP65--Eindringschutz der Leuchte, Innenraum vor Staub schützen
Die Leuchte kann mit einer 1- oder 2-Zoll-Verlängerungsstange verbunden werden, bequeme Installation, Festigkeit und Zuverlässigkeit
Der Kalibrator kann mit bequemer und präziser Installation und Kalibrierung direkt am Körper montiert werden
Austauschbare, modular aufgebaute Komponenten, die für alle Arten von erhöhten unidirektionalen Lichtern (LED-Typ) geeignet sind, wodurch die Lagerbestände effektiv reduziert werden.
Struktur
| 1. vordere Abdeckung 2. optische Abdeckung 3. Dichtung der optischen Abdeckung 4. LED-Lampe kpl 5. Lichtkörper 6. Transformator | 7. Treiber kpl 8. Leichte Gehäusedichtung 9. hintere Abdeckung 10. vordere Einstellschraube 11. Unterlegscheibe 12.Scharnierstift | 13. hintere Einstellschraube 14. seitliche Feststellschraube 15. Stellschraube 16. Körperbasis 17. wasserdichte Drüse 18. Stecker |
Bestellinformationen
Bitte geben Sie bei der Bestellung detaillierte Installationsinformationen an, Ersatzteile und Zubehör müssen separat mit der spezifischen Bestellnummer bestellt werden.
Installation
 |  |
Abb. 1. Auf 12" tiefer Basis | Abb. 2. Flansch-Direktmontage |
* Detaillierte Informationen finden Sie in der Installationsanleitung
Spezifikationen
Lichtquelle: Grüne LED-Partikel
Leistung: 36 VA
Leistungsfaktor: Größer oder gleich 0,9
IP-Klasse: IP65
Photometrische Daten
EUL-THW-LED (Grün), ICAO Abbildung A2-4
Anwendung | Fernlicht | Farbe | Erforderlicher min. Durchschn. CD | Tatsächlich | ||
H | V | |||||
EUL-THW | ICAO | ±7 Grad | 0,5 Grad – 10,5 Grad | Grün | 10000 | 12265 |
Verpackungsdaten
1 Licht
Größe: 220×220×265 mm³
Nettogewicht der Einheit: 3,5 kg
Bruttogewicht: 4,0 kg
Ersatzteile
Struktur-Nr. | Teilname | Best.-Nr. | Beschreibung |
2 | Optische Abdeckung | 31108 | Frontglas JJD |
3 | Optische Abdeckungsdichtung | 41110 | Dichtungskomponenten der vorderen Abdeckung Gummistreifen |
4 | LED-Lampe kpl | 979242- 12-G | LED-Lampe 103 (12-O) Grün |
6 | Isolationstransformator | 79125 | Ringförmiger Trenntransformator (35 W) |
8 | Lampenkörperdichtung | 41154 | O-Ring 102*3 |
17 | Wasserdichte Drüse | 48401 | Wasserdichte Metallverschraubung MG20×1,5 |
18 | Stecker des Typs 6 | HT70603 | Sekundärkabelstecker - A6 Doppelkernstecker (flacher Typ) - Hohe Temperaturbeständigkeit |
Zubehör
Beschreibung | Best.-Nr. | |
1 | Flansch (10 Zoll) | FL-10 |
2 | Flansch (12 Zoll) G2 Schraube | FL-12-X-G2 |
3 | Zerbrechliche Kupplung (2 Zoll) | FC-02 |
4 | Trenntransformator (45 W) | ITF-045-066 |
5 | Sekundärer Calbe-Stecker, Stil 7 | REC 7 |
6 | Korrektor | 954211 |
7 | Trenntransformatorkasten | TJB-12 |
