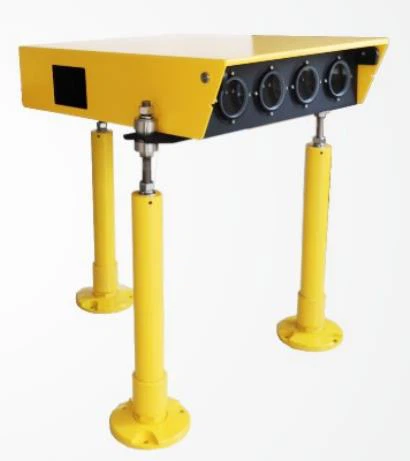

PAPI-300
PAPI-Pistenlicht
Einhaltung von Standards
ICAO: Anhang 14, Band 1 FAA: AC 150/5345-28
Anwendung/Verwendung
PAPI-Pistenlicht
Bestellinformationen
Bei besonderen Anforderungen sollten detaillierte Informationen bereitgestellt werden. Zubehör muss separat bestellt werden.
Merkmale
Dieses Produkt von PAPI-Neigungslicht erfüllt ICAO-Anhang 14 und FAA-Anforderungen an Helligkeit und Farbkoordinate; Doppellinsenstruktur, um einen schmaleren und geraden Übergangsbereich von Rot nach Weiß zu erhalten.
Das intelligente elektrische Steuersystem erzwingt eine automatische Abschaltung des PAPI-Systems, wenn FAA- und ICAO-Fehler auftreten, und schaltet den Steuersystemalarm aufgrund der CCR-Unterspannung ein.
Digitale LED-Röhre an jeder Leuchte, Anzeige des Höhenwinkels in Echtzeit, Auflösung von ±0.01 (0,6 Cent), Winkelreichweite über 9,99 der Vertikalen.
Ein-Schritt-Bedienung der Steuereinheit und Anzeige der üblichen Informationen auf dem Bedienfeld, einfache Bedienung und leicht verständlich.
Die Kompatibilität des Betriebsmodus und des Flugkorrekturmodus ist bequemer zu bedienen.
Das Selbstprüfsystem gewährleistet die Zuverlässigkeit und Sicherheit des Systems.
3 * 105 W reflektierende Lampen erreichen die Hälfte der Energieeinsparung als herkömmliche PAPI.
Set mit Kommunikationsmodul (separat zu kaufen), einfaches Hochladen von Systemdaten in das Steuerungssystem über PAPI-Konvertierungsplatte, PAPI-Gateway und CAN.
Die vertikale Höhenverstellung mit drei Beinen erreicht sowohl grobe als auch akribische Höheneinstellungen, Komfort und genaue Installation und Anpassung in Echtzeit.
Einzigartiges Systemdesign mit Doppellinsenstruktur und drei individuellen Lichtwegen, präzise Lampen- und Filterpositionierungsvorrichtung (optisch und mechanisch), keine Notwendigkeit, die Position erneut zu korrigieren, wenn die Lampen und Filter gewechselt werden.
Aluminiumlegierungsmaterial für leichten Körper, spezielle Oberflächenbearbeitung, alle Befestigungselemente verwenden hochwertiges Edelstahlmaterial; machen Befestigung ätherisch, stark und gute Korrosionsschutzeigenschaft.
Kleineres Volumen für den leichten Körper, kleinere windzugewandte Fläche und Windlast erreichen 161 km/h.
Zerbrechliche Kupplung erfüllt die Präzisionsbearbeitung und den FAA-Standard, stabil und zuverlässig.
Photometrische Daten
Horizontaler Winkel | Vertikaler Winkel | Lichtintensität des Fernlichts | Rot (CD) | Klar (CD) |
±２ | ±２ | Standard erforderlich | 15000 | 2- bis 6,5-fache Rotintensität |
tatsächliche Lichtintensität | ＞18400 | ＞90000 |
A zu niedrig | B Etwas niedrig | C Richtiger Pfad |
 |  |  |
D Etwas hoch | E Zu hoch |
 |  |
Ein Tief | B Richtig | C Hoch |
 |  |  |
Installation
 |  |
Umrisse
 |  |
Stromversorgung
Leuchtmittel: Drei Halogen-Reflektorlampen 105 W/6,6 A.
Leistung: jede Einheit mit 300 W Trenntransformator ausgestattet unter dem Licht oder an anderen separaten Orten.
Verpackungsdaten
1 PAPI-Einheit Abmessungen: 860×570×290 mm³
Gewicht: 14,8 kg
